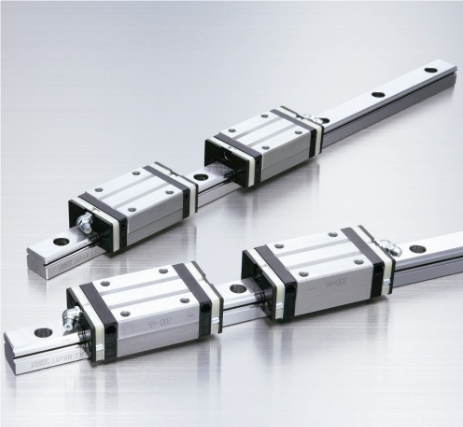

NSK导轨滑块高速特性的循环回路

1.特点

(1)寿命的飞跃性提高

在客户信赖的LS系列的原有产品基础上，实现了耐磨性的大幅提高.NSK运用最新的摩擦学技术和解析技术，设计出新的钢球沟槽形状。由于接触面压分布的最优化设计，额定寿命有了飞跃性的提高。相比LH系列额定动载荷 1.3倍，寿命2倍".可以实现设备的长寿命化及降低尺寸的小型化设计，

(2)高速特性的循环回路

通过优化循环回路设计，实现了顺畅的循环也降低了噪音。相对LS更适合高速运转.

(3)安装尺寸与LS,SS系列相同

直线导轨的组装高度，宽度尺寸，安装孔径，螺距等安装尺寸(装配尺寸)，与原有的LS系列，SS系列相同，无需变更机械设计即可使用NS 系列。

(4)自动调心性(水平方向)强

与滚动轴承的 DF组合一样，接触线的交点在滑块的内侧，扭矩刚度小调心性强，对安装误差有很强的吸收能力，

(5)上下方向的负载能力强

将接触角设定为50°，所以上下方向的负载能力刚度变强.

(6)对冲击负载的承受能力强

下侧滚珠沟槽为哥特式图弧形状，由于将沟槽的中心偏移，通常为2点接触，当冲击负载的高负载作用于上方向时，即使在平时没有接触的面也承受负载.

(7)精度高

在哥特式图弧形状中，测定滚子容易固定，滚珠沟槽的精度测定简便易行而且正确。

(8)使用方便、设计安全

即使从导轨上拔掉滑块，有护板保护，滚珠也不会脱落.

(9)型号丰富、尺寸系列化

在各系列中，有各种各样的滑块形状，所以可满足所有用途.

(10)满足短期交货

通过导轨与滑块的互换件的系列化，可满足短期交货。备有精密级/中预紧类型。(特殊高碳素钢品)
